개요: 고정밀 조리대 및 가장자리 마감 솔루션
그만큼KAIDA CNCM-3 화강암 다기능 연마기(다기능 Stone Edge & Sink Cutout Polisher)는 조리대 제작자, 화장대 제조업체 및 건축용 석재 가공업체를 위해 특별히 설계된 필수 고효율 기계입니다. 천연 화강암, 대리석 및 석영 조리대는 점점 더 복잡한 가장자리 프로파일과 완벽한 내부 싱크 컷아웃을 요구하므로 기존 휴대용 앵글 그라인더는 광택 일관성, 치수 정확성 및 인건비 문제로 어려움을 겪고 있습니다.
견고한 내구성으로 제작됨고정밀 주조 프레임, CNCM-3는 구조적 강성과 다용도 다축 모션을 결합합니다. 혁신적인 기능을 갖춘확장 가능한 360도 회전 그라인딩 헤드그리고2단 전동 이동 피드, 이 기계는 언더마운트 싱크를 위한 직선 모서리 프로파일링과 복잡한 내부 세면기 곡선 연삭을 모두 원활하게 처리합니다. 최대 처리 길이3,000 mm, 너비600 mm및 최대 슬래브 두께 용량150 mm, CNCM-3은(는) 경면 마감 광택, 높은 생산 수율 및 간단한 작동 인체공학을 제공합니다.

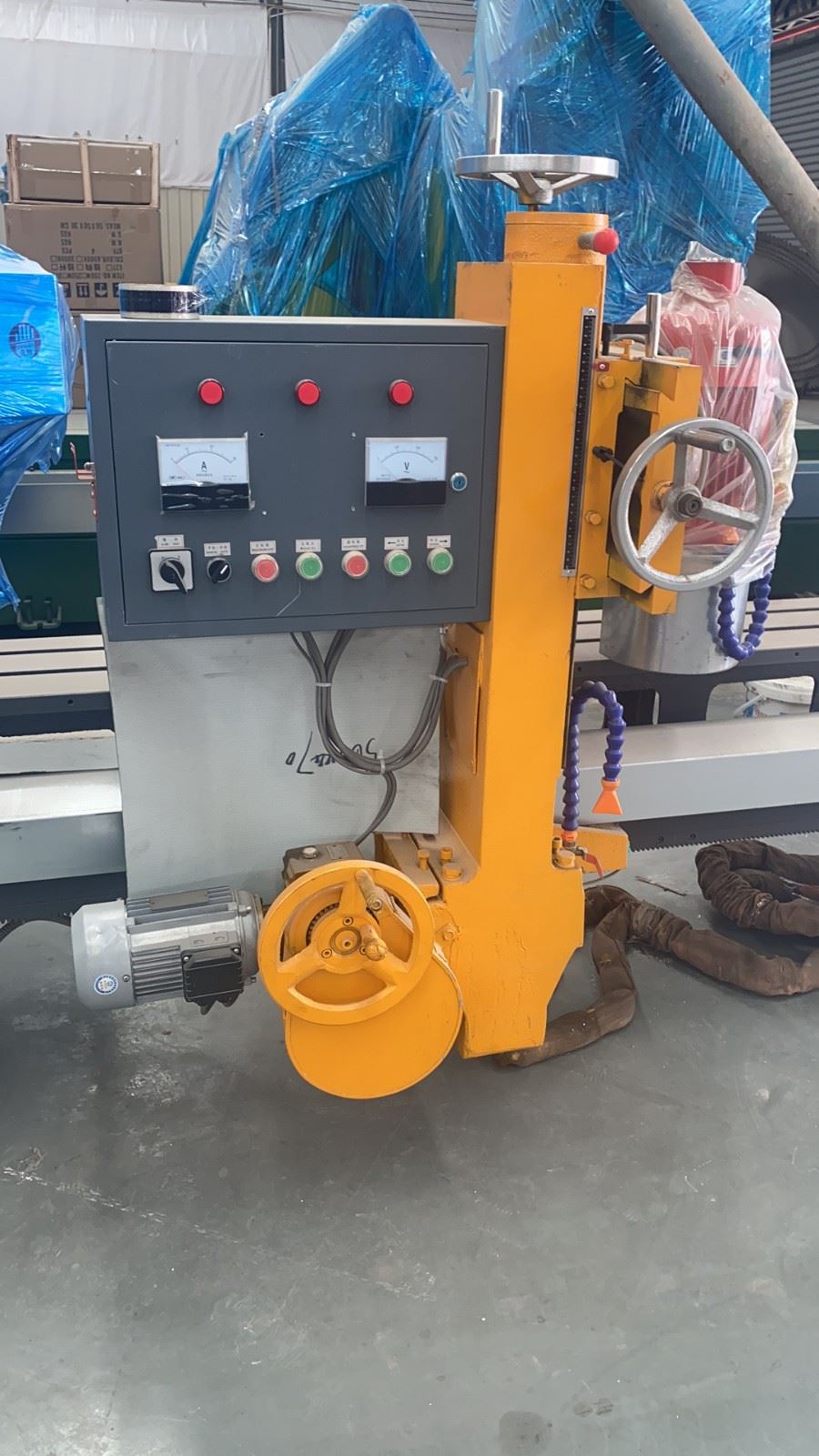

KAIDA CNCM-3 화강암 다기능 연마기 작동 중
기술 사양 매트릭스(모델: CNCM-3)
| 기술적인 매개변수 | 사양 / 치수 | 참고 사항 및 업계 표준 |
|---|---|---|
| 기계 모델 | CNCM-3 | 다기능 엣지 및 윤곽 폴리셔 |
| 표준 연삭 휠 직경 | Ø150mm | 표준 M14/보어 다이아몬드 및 수지 휠 수용 |
| 최대. 처리 길이 | 3,000 mm | 전체 길이의 주방 조리대 및 슬래브를 수용합니다. |
| 최대. 가공 폭 | 600 mm | 표준 세면대 상단 및 조리대 깊이 지원 |
| 최대. 가공두께 | 150 mm | 두꺼운 슬래브, 적층 모서리 및 무거운 계단 처리 |
| 메인 모터 전원 | 5.5 kW | 깊은 화강암 연삭을 위한 고토크 산업용 모터 |
| 총 전력 | 8.5 kW | 피드 이동 모터, 냉각수 펌프 및 헤드 드라이브 포함 |
| 냉각수 소비 | 3.0 m³/h | 습식 연마 시스템으로 열 스트레스 및 먼지 방지 |
| 전체 치수(L × W × H) | 4,400 × 2,300 × 1,600mm | 제작업체 작업장에 최적화된 컴팩트한 설치 공간 |
| 총 기계 중량 | 950 kg | 진동 방지를 위한 견고한 고정밀 주철 구조 |
핵심 엔지니어링 혁신 및 구조적 장점
1. 고정밀 주철 프레임 및 진동 감쇠
강한 측면 연삭 압력으로 구부러지는 경량 용접 판금 연마기와 달리 CNCM-3 섀시는 완전히 조립됩니다.응력 완화형 고정밀 주조. 이 견고한 950kg 구조 기반은 스핀들 진동을 효과적으로 완화하여 다이아몬드 휠이 단단한 화강암 표면과 정확한 접촉 형상을 유지하도록 보장하고 가장자리 떨림 자국을 제거하며 연삭 휠 사용 수명을 연장합니다. 가장자리 연마 전 1차 슬래브 준비를 위해 이 기계를 당사의 고효율 기계와 함께 사용하는 것을 고려하십시오.다리 톱.
2. 이중 기능 360도 회전 및 확장 가능한 머신 헤드
CNCM-3의 핵심 다양성은 관절식 스핀들 헤드 구성에 있습니다.
- 내부 세면대 및 곡선형 윤곽 그라인딩 모드: 작업자는 관절형 기계 헤드를 당겨서 싱크 컷아웃 개구부 내부의 연삭 휠을 조작하여 복잡한 내부 반경, 타원형 언더마운트 싱크 곡선 및 360도 회전 자유도가 있는 호 모서리를 연마할 수 있습니다.
- 직선 및 모서리 프로파일링 모드: 헤드 플랫 위치 지정으로 스핀들이 고정밀 리니어 가이드 레일을 따라 수평으로 고정되어 빠르고 연속적인 프로파일링 및 엣지 폴리싱(플랫 엣지, 펜슬 라운드, 베벨, 하프 볼노스, 단순 장식 프로파일)이 가능합니다.
직선 슬래브 절단 및 크기 조정을 위한 작업장의 생산 능력을 더욱 향상시키려면 당사의 다양한 제품을 살펴보십시오.석재 절단기솔루션.
3. 2단 전동 이동 이송 시스템
공격적인 거친 다이아몬드 밀링부터 미세한 레진 휠 연마까지 석재 마감의 다양한 단계를 수용하기 위해 기계는2단 전동 보행 피드:
- 고속 여행: 부드러운 대리석이나 석영의 빠른 위치 결정 및 가벼운 표면 평탄화 작업에 사용됩니다.
- 저속 토크 피드: 깊은 화강암 가장자리 프로파일링 중에 꾸준하고 균일한 이동 속도를 제공하여 3m 조리대 길이에 걸쳐 일관된 체류 시간과 균일한 광택 개발을 보장합니다.
4. 간단한 조작으로 고광택 마감
다음을 갖추고 있습니다.5.5kW 메인 모터, 스핀들은 Ø150 mm 연삭 휠 표면 전체에 일정한 토크를 전달합니다. 연속과 결합3.0m³/h 습식 냉각, CNCM-3은(는) 다음을 초과하는 표면 광택 수준을 달성합니다.85–95 GU(광택 단위)천연 화강암과 석영을 사용하여 공장 슬래브 라인 마감과 일치하거나 능가하는 동시에 최소한의 작업자 교육만 필요합니다. 가장자리 작업과 함께 완전한 슬래브 표면 연마가 필요한 경우 당사를 확인하십시오.자동 연마기.
작동 메커니즘 및 공작물 기능
KAIDA CNCM-3 공작물 용량 매트릭스
- 최대 슬래브 길이:3,000mm(전체 길이의 조리대 수용)
- 최대 슬래브 폭:600mm(표준 화장대 상단 및 깊이 지지대)
- 최대 두께:150 mm (적층 및 견고한 무거운 슬래브에 적합)
- 가는 머리:360도 회전 + 싱크 컷아웃용 텔레스코픽 암
지원되는 프로필 및 처리 시나리오:
- 언더마운트 싱크 컷아웃 연마: 화강암/석영 주방 싱크대 및 도자기 세면대 세면대 내부 림 베벨링, 반경 코너 스무딩 및 내벽 폴리싱.
- 직선형 프로파일링: 상단/하단 모서리, 단일 베벨(45도), 연필 모서리 및 반 둥근 모서리 프로파일이 있는 편평한 광택 모서리.
- 적층 엣지 마감: 이중 적층된 20mm+20mm 또는 30mm+30mm 라미네이트 조리대 가장자리를 최대 총 두께 150mm까지 원활하게 연삭 및 광택 처리합니다.
- 곡선 및 아일랜드 테이블 상판 테두리: 외부 반경, 타원형 회의 테이블 및 맞춤형 곡선 석재 가구 상판.
-
재료 호환성 및 성능 벤치마크
| 재료 유형 | 권장 휠 순서 | 이송 속도 설정 | 달성 가능한 광택 수준 |
|---|---|---|---|
| 단단한 화강암(클래스 4-5) | Diamond metal Bond (50#-200#) ->수지 (400#-3000#) | 저속 | 85 – 92 구 |
| 천연 대리석 | Diamond metal Bond (100#-400#) ->수지 (800#-3000#) | 이중 속도 | 90 – 98구 |
| 석영 및 엔지니어드 스톤 | 특수 석영 수지 휠(50#-3000#) | 중간/이중 속도 | 88 – 95 구 |
| 도자기 / 소결 석판 | 고급 다이아몬드 레진 및 버핑 패드 | 제어된 저속 | 90 – 96구 |
설치, 유지 관리 및 일일 작동 가이드
설치 요구 사항
- 기반: 평평한 철근 콘크리트 슬래브 바닥; 4,400 × 2,300mm의 컴팩트한 설치 공간으로 인해 전용 깊은 구덩이가 필요하지 않습니다.
- 전원 연결: 8.5kW 전용 차단기 보호 기능을 갖춘 3상 380V/50Hz(또는 맞춤형 220V/415V/440V 60Hz).
- 상수도: 0.2~0.3MPa 압력에서 3.0m³/h를 제공하는 깨끗한 재순환 냉각수 연결입니다.
예방 유지보수 일정
- 일일: 선형 가이드 트랙과 360도 헤드 피봇 조인트에서 나온 깨끗한 석재 슬러리; 휠 전체를 커버할 수 있도록 워터 노즐 정렬을 점검하십시오.
- 주간: 메인 스핀들 베어링, 이동 리드 스크류, 회전 헤드 잠금 핀에 고점도 방수 그리스를 바르십시오.
- 월간 간행물: 5.5kW 주 모터 구동 장치의 V-벨트 장력을 검사하고 2단 기어 변속 결합을 확인합니다.
Fujian KAIDA Stone Machinery와 파트너 관계를 맺어야 하는 이유는 무엇입니까?
20년 넘게,Fujian Kaida Stone Machinery Co., Ltd.중장비 석재 가공 기계 분야의 세계 최고의 제조업체로 자리매김했습니다. ISO9001 품질 관리 및 CE 준수를 바탕으로 운영되는 KAIDA는 북미, 유럽, 중동, 동남아시아 및 남미 전역의 제조업체가 신뢰하는 산업 내구성을 제공합니다. 전문적이고 복잡한 패턴과 조각 작업을 원하시면 당사의 정밀도를 확인하세요.CNC 스톤 라우터라인업.
- 직접 공장 보증: 모든 주물, 전기부품, CNC가공에 대해 엄격한 품질관리를 통해 정밀하게 제작합니다.
- 글로벌 서비스 인프라: 광범위한 국제 유통업체 네트워크와 대응적인 기술 지원 팀의 지원을 받습니다.
- 평생 예비 부품 및 원격 지원: 신속한 부품 파견 및 원격 기술 지원을 통해 작업장 가동 시간을 극대화합니다.
KAIDA CNCM-3 화강암 다기능 연마 기계에 대한 기술 문의, 맞춤형 전압 옵션 또는 공장 직접 가격에 대해 알아보려면 지금 영업 엔지니어링 팀에 문의하세요.
